スイッチングの仕組み
目的
- スイッチの役割を理解する
- スイッチがMACアドレステーブルをどのように学習するかを理解する
- スイッチのフレーム転送判断（フォワーディング/フラッディング）を理解する
- ブロードキャストドメインの概念を理解する
前回、MACアドレスが「同一ネットワーク内で機器を識別するための物理的な番号」であり、フレームを送信するには宛先MACアドレスが必要になると学びました。
では、そのMACアドレスをもとに、実際に誰がフレームを転送しているのでしょうか。今回はその役割を担う スイッチ（Switch） の動作を学びます。
前提知識

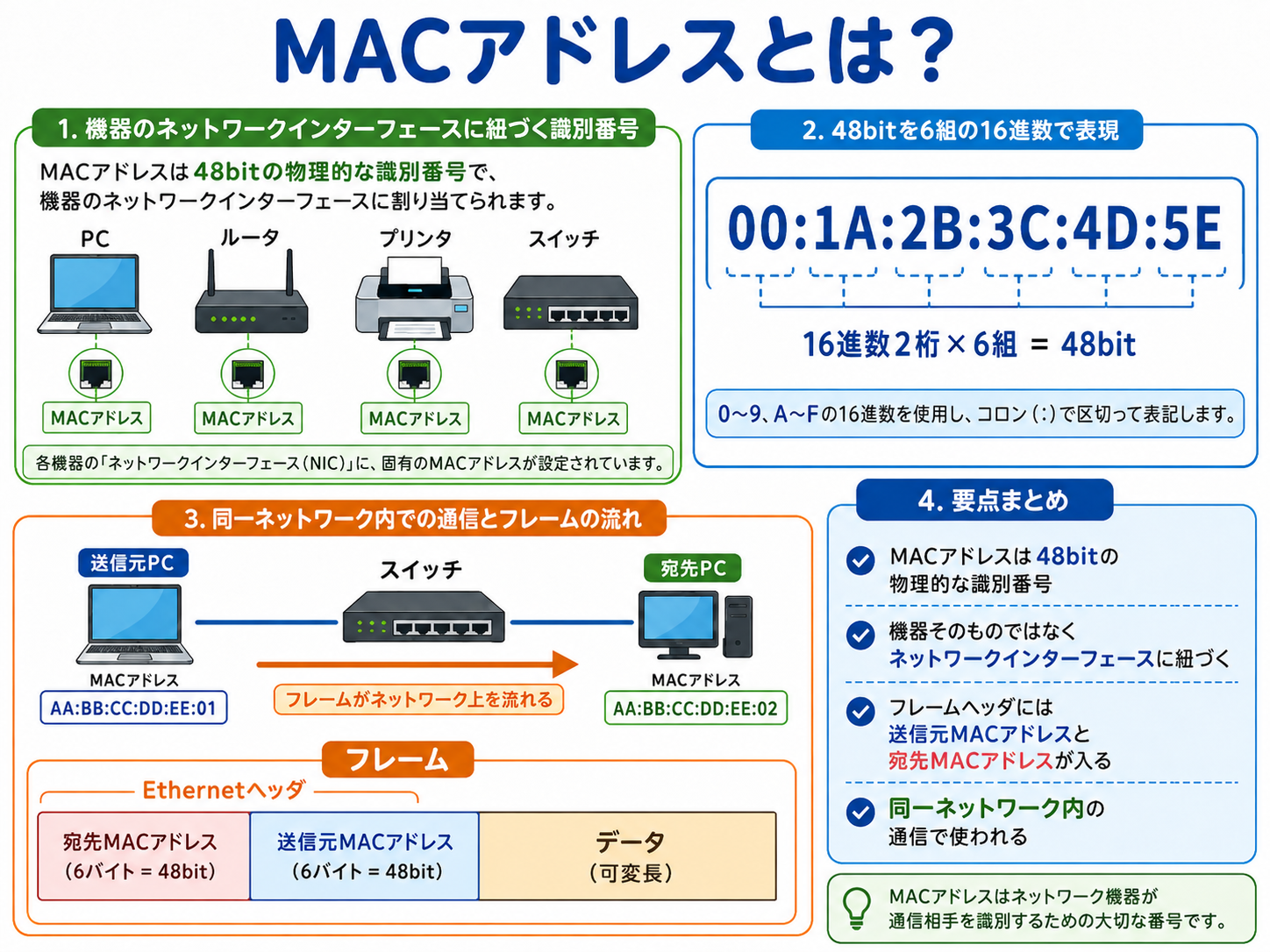

MACアドレス（前回の復習）
前回学んだ通り、MACアドレスは機器に紐づいた48bitの物理的な識別番号であり、ネットワークインターフェース層で扱われるフレームのヘッダには、送信元・宛先それぞれのMACアドレスが格納されます。
1, スイッチとMACアドレステーブル
スイッチは自身の各ポートにどの機器（MACアドレス）が接続されているかを MACアドレステーブル という対応表で管理しています。
Cisco IOS-XE では MACアドレステーブルは以下のように表示されます。詳細は今後改めて学習しますので、この時点で内容は理解せず問題ないです。
SW1#show mac address-table
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 aabb.cc00.0600 DYNAMIC Et0/0
1 aabb.cc00.0700 DYNAMIC Et0/1
Total Mac Addresses for this criterion: 2

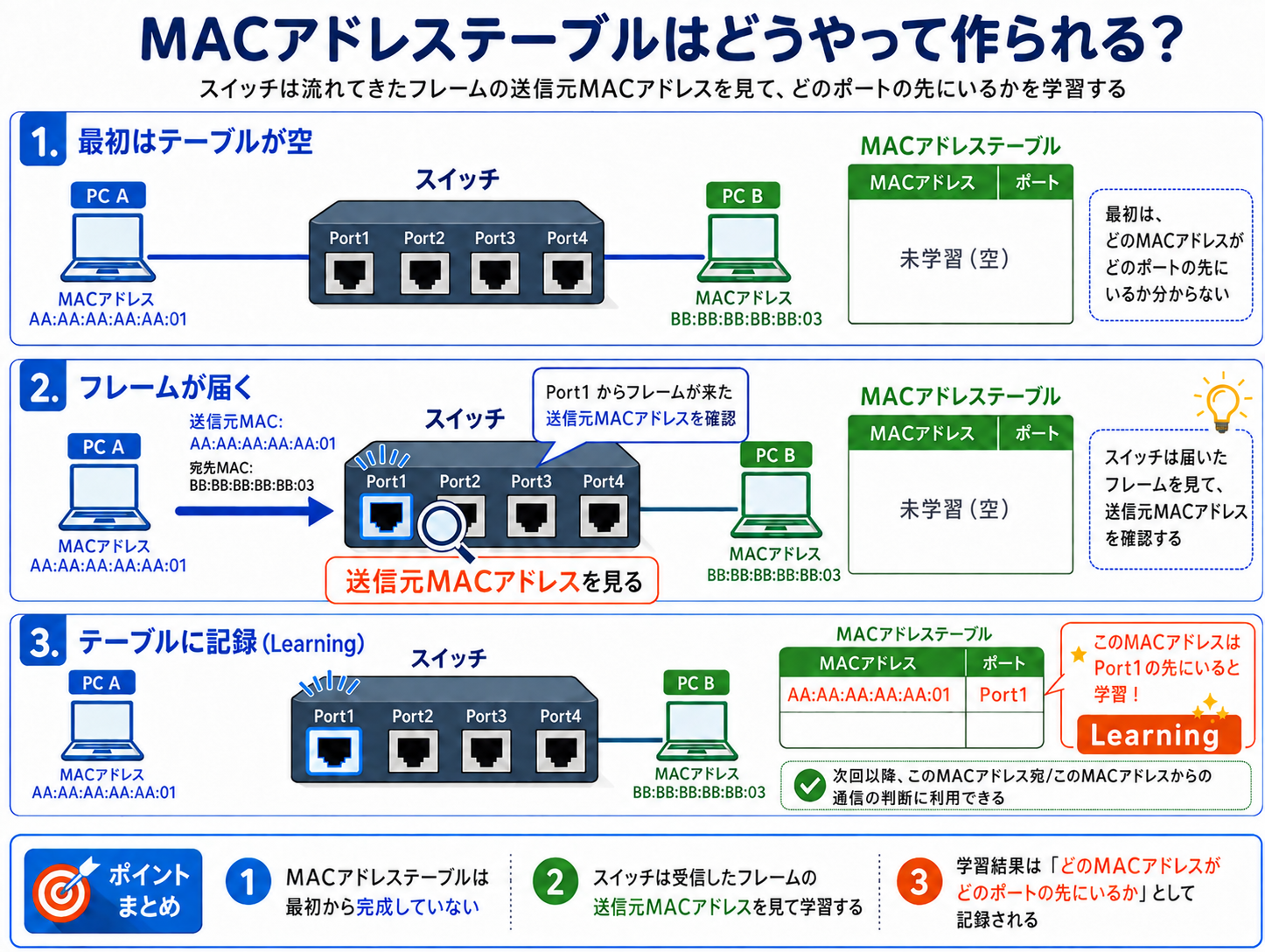

ただし、このテーブルは最初から用意されているわけではなく、スイッチが実際に流れてきたフレームを見ながら、動的に学習していくという点が重要です。
具体的には、あるポートからフレームが届くと、スイッチはそのフレームの 送信元MACアドレス を見て、「このMACアドレスは、このポートの先にいる」とMACアドレステーブルに記録します。この動作を学習（Learning） と呼びます。
2, ブロードキャストアドレスとは
フレーム転送の判断を説明する前に、ここで ブロードキャストアドレス という用語を押さえておきましょう。
前回学んだ通り、MACアドレスは機器ごとに割り当てられた 48bitの一意な識別番号でした。
これに対しブロードキャストアドレス（FF:FF:FF:FF:FF:FF） は、特定の1台の機器を指すものではなく、「同一ネットワーク内の全機器」を意味する特別な宛先MACアドレス です。
宛先MACアドレスにこのブロードキャストアドレスが設定されたフレームは、送信元と同じネットワークに属する すべての機器が自分宛てのフレームとして受け取ることになります。
1台1台に個別のフレームを送る代わりに、「全員に一斉に届けたい」ときに使われる仕組みとイメージしておいてください。
備考
以前学んだ IPアドレスのブロードキャストアドレス（例：192.168.1.0/24における192.168.1.255）と、ここで説明しているMACアドレスのブロードキャストアドレスは、どちらも「そのネットワーク内の全機器宛て」を意味する点は共通していますが、扱う階層（IPアドレス＝インターネット層、MACアドレス＝ネットワークインターフェース層）が異なる別々の情報 です。
混同しないよう注意してください。
2, スイッチのフレーム転送判断
スイッチはフレームを受け取ると、宛先MACアドレスをもとに以下のいずれかの動作を行います。

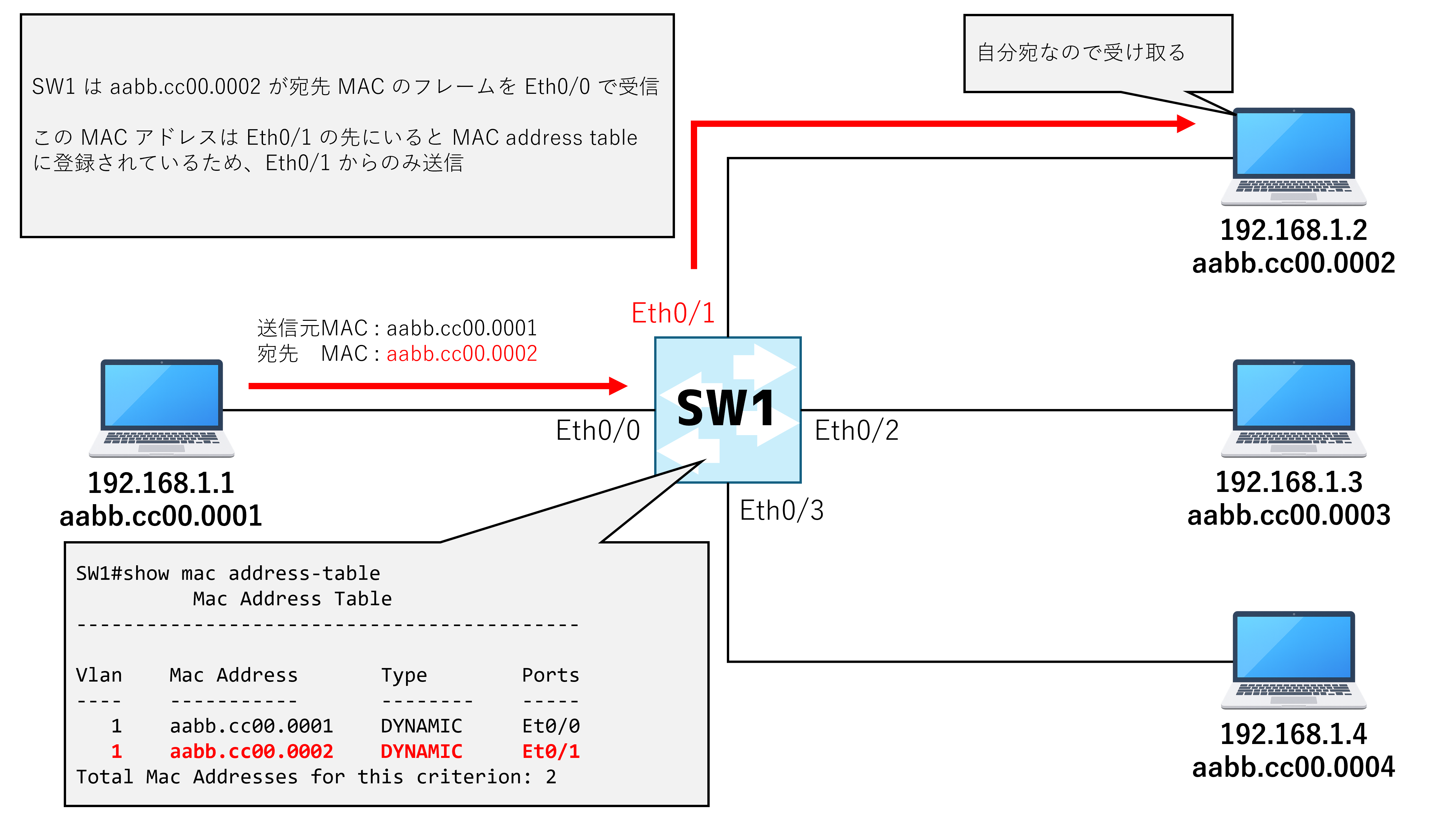

フォワーディング（Forwarding）：
宛先MACアドレスがMACアドレステーブルに登録済みの場合、該当するポートにのみフレームを転送する。

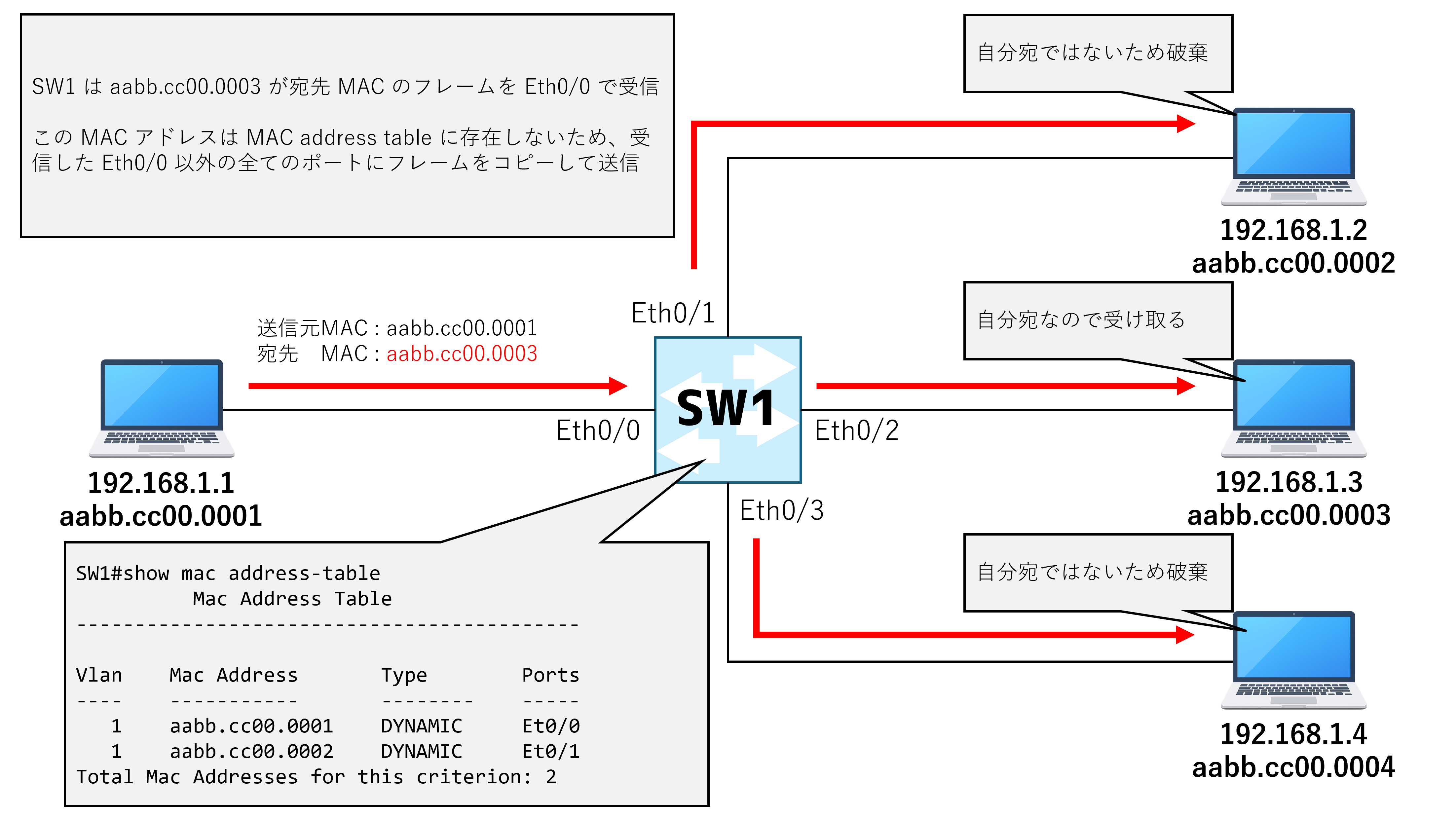

フラッディング（Flooding）：
宛先MACアドレスが未学習（テーブルに存在しない）、または宛先がブロードキャストアドレスの場合、受信したポート以外の全ポートにフレームをコピーして転送する。

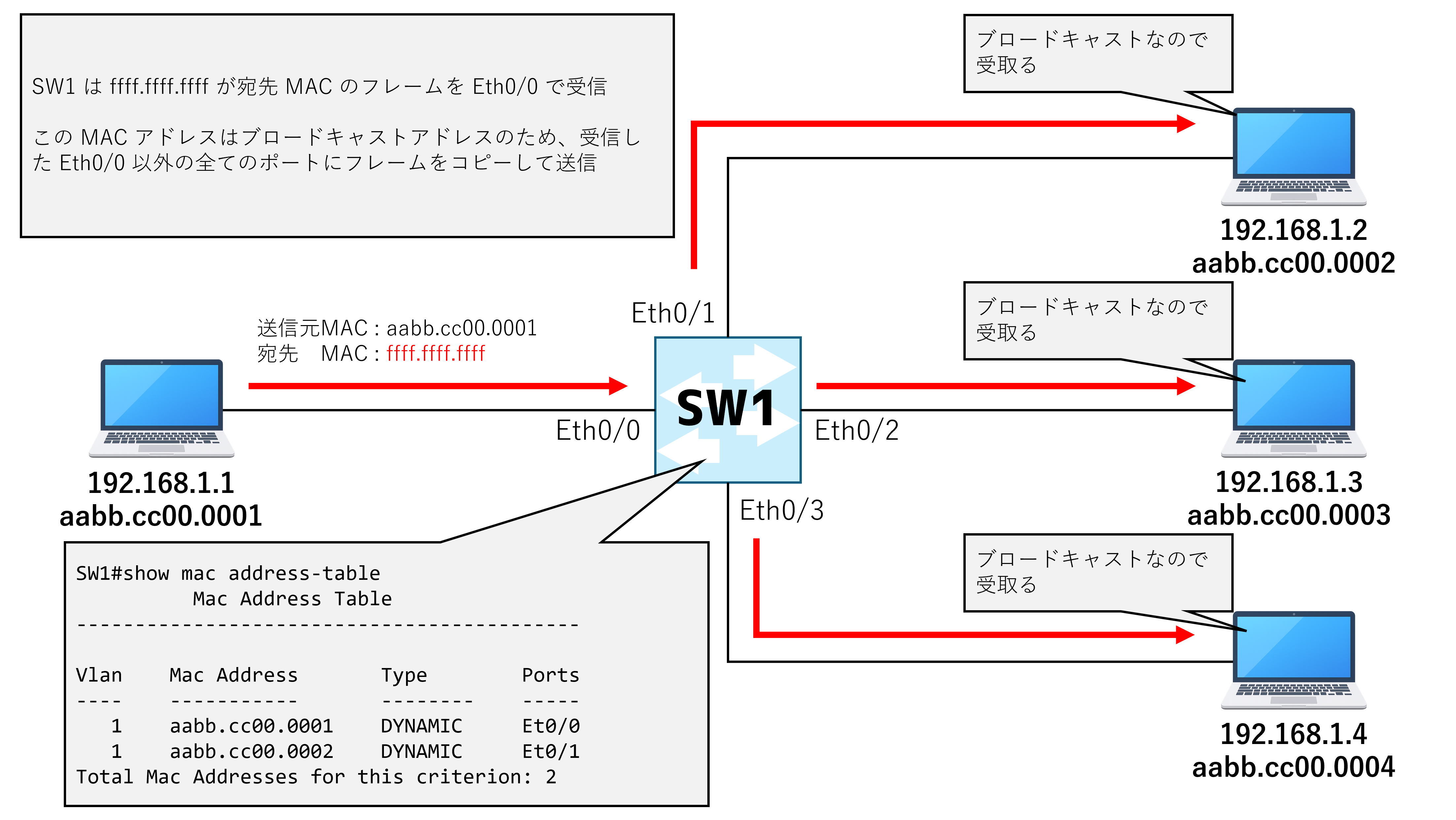

ここで特に重要なのがフラッディング です。宛先がブロードキャストアドレスであるフレームを受け取ると、スイッチはそのフレームを受信ポート以外の全ポートに転送します。
次回学ぶ ARP は、まさにこの「ブロードキャスト＝スイッチによって全ポートにフラッディングされる」という性質を利用した仕組みです。
備考
上記の画像にも記載のある通り、スイッチは自身宛てではないフレームを転送しますが、IPアドレスを持つネットワーク機器は自分宛以外のフレームを破棄します。
ブロードキャストアドレス (ffff.ffff.ffff) の場合は特殊で、全員が受け取ることができます。
3, ブロードキャストドメイン

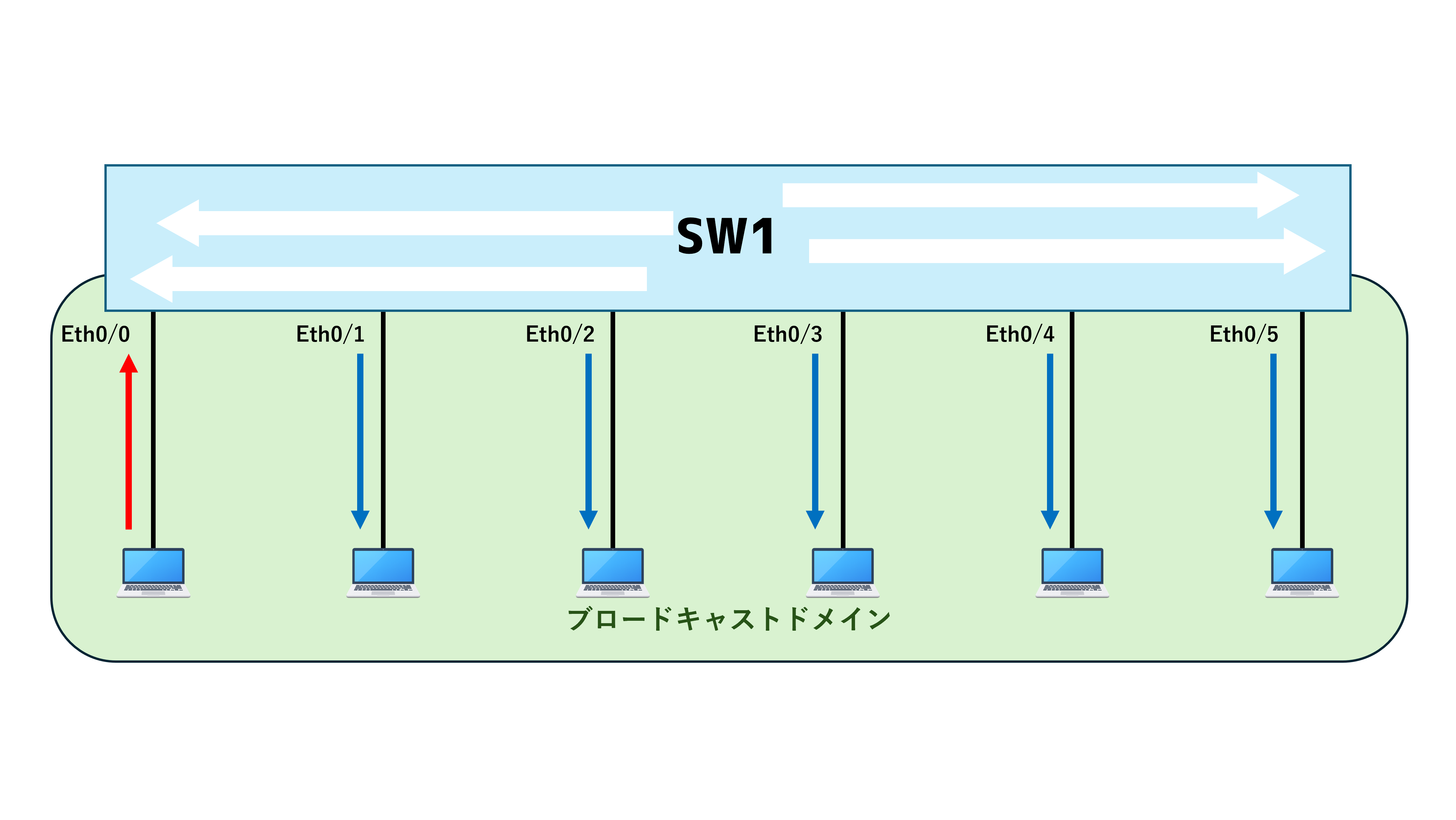

同一ネットワーク内の全機器に送信される通信の宛先範囲のことを ブロードキャストドメイン と呼びます。
スイッチは基本的に受信したブロードキャストフレームを自身の全ポートにフラッディングするため、1台のスイッチに接続されたポートは原則としてすべて同じブロードキャストドメインに属することになります。
発展
ブロードキャストドメインを分割する（＝1台のスイッチ内であっても、通信範囲を分ける）ための仕組みとして VLAN（Virtual LAN） があります。

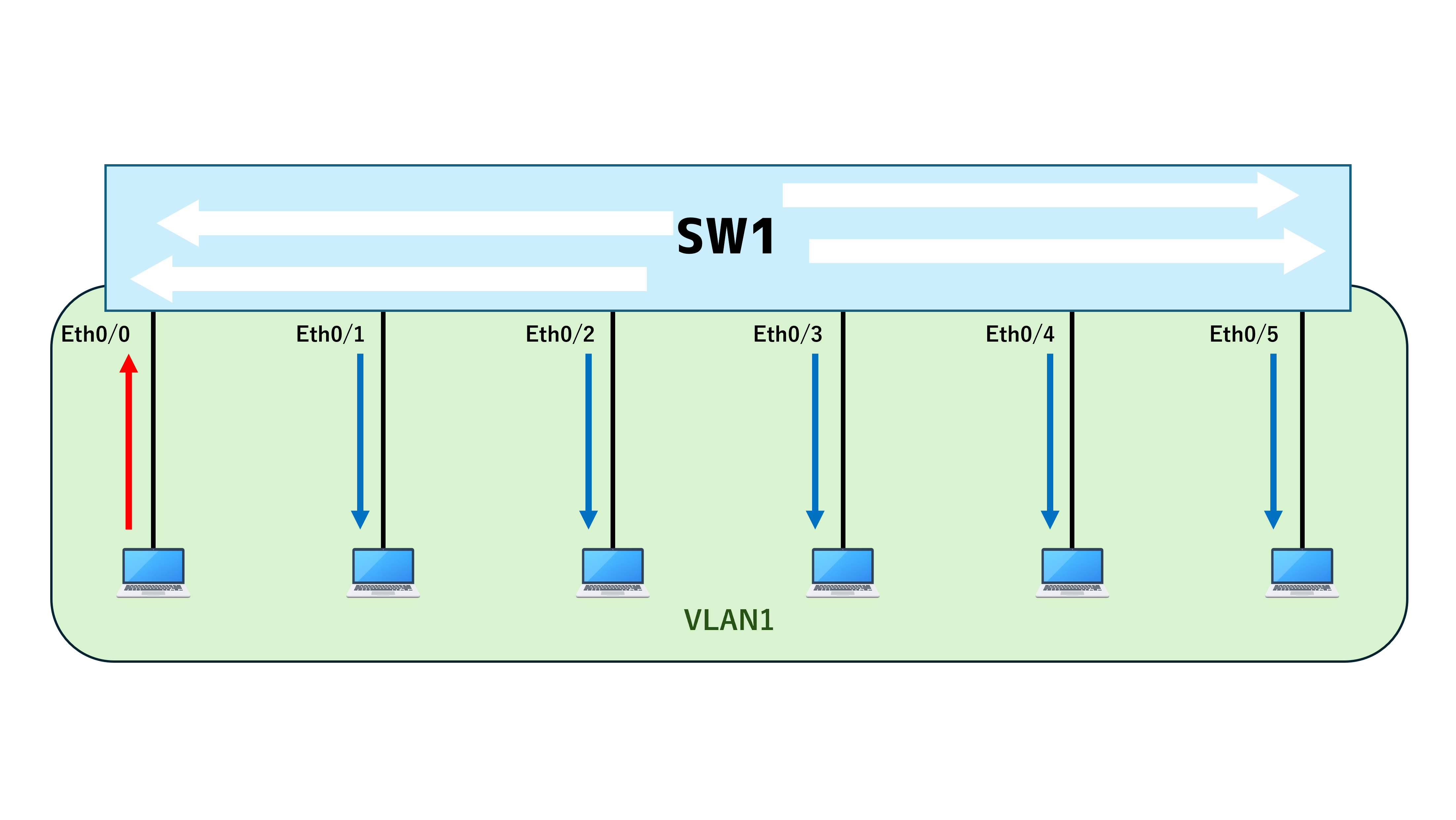

スイッチのポートは工場出荷時の状態（デフォルト）で、すべて VLAN1 という1つのグループに所属しています。
本記事で説明した「1台のスイッチに接続されたポートは、原則として同じブロードキャストドメインに属する」という動作は、正確には「デフォルトですべてのポートが同じVLAN（VLAN1）に所属しているため、その中でブロードキャストが行き渡る」という仕組みによるものです。

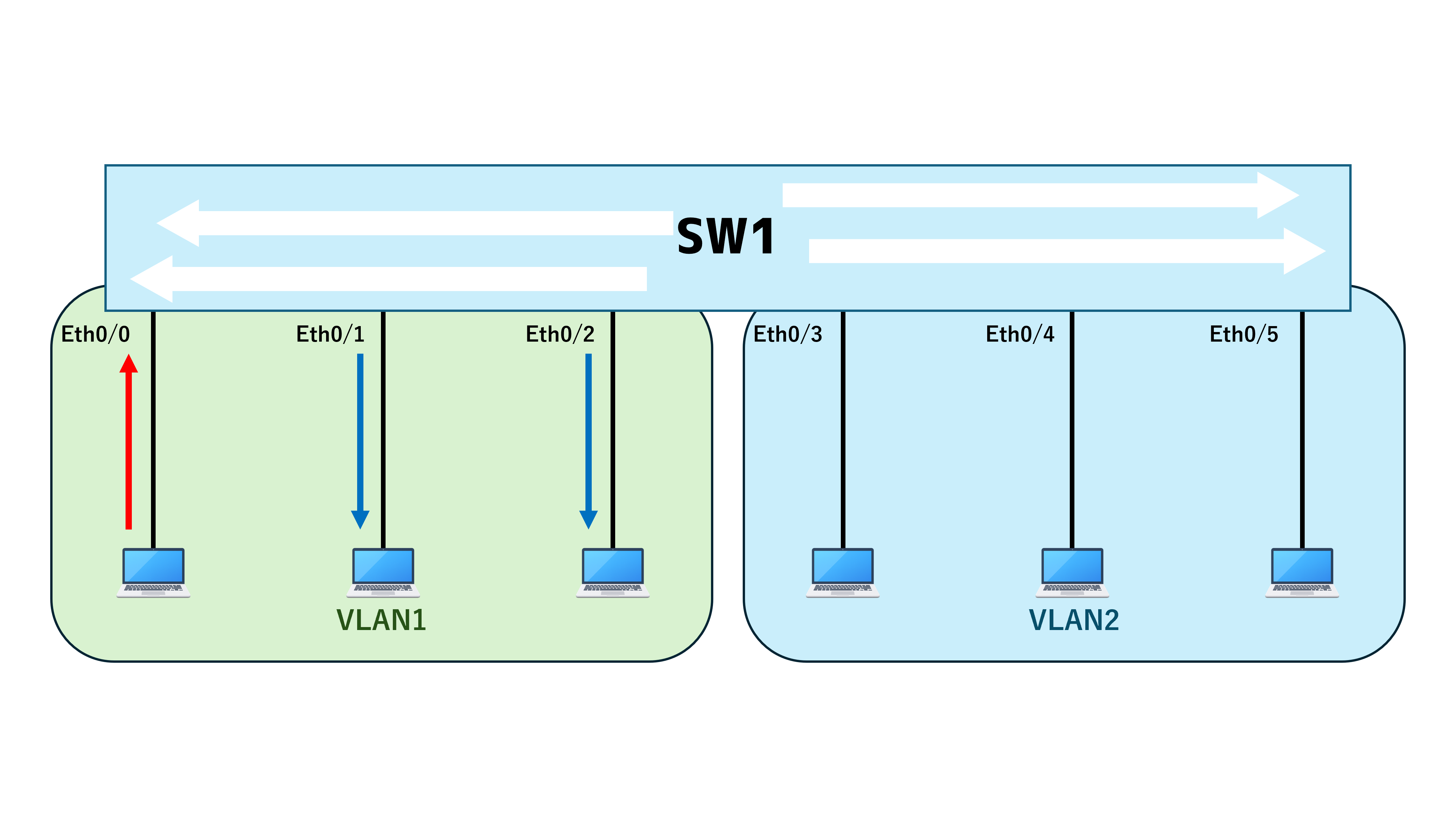

このVLANの割り当てをポートごとに変更することで、1台のスイッチの中でもブロードキャストドメインを分割できます。
まとめ
- スイッチは受信したフレームの送信元MACアドレスをもとに、MACアドレステーブルを動的に学習する
- スイッチは宛先MACアドレスをもとに、フォワーディング／フラッディングいずれかの動作でフレームを転送する
- 宛先が未登録の MACアドレスやブロードキャストアドレスの場合、スイッチは受信ポート以外の全ポートにフラッディングする
- ブロードキャストが届く範囲を「ブロードキャストドメイン」と呼び、通常1台のスイッチに接続されたポートは同じブロードキャストドメインに属する
- IPアドレスを持つネットワーク機器は自分宛ではないフレームを破棄する
次回はこのスイッチのフラッディングの仕組みを利用して、IPアドレスからMACアドレスを解決する ARP を学びます。
