問題

構成図に基づき SW1, SW2 に VLAN 及び I/F を設定しなさい
SW1 - SW2 間において、vlan10 は tag が付与されず、20 は tag をつけて転送されるようにしなさい
RT1 と RT2 で以下のように ping が成功することを確認しなさい

RT1#ping 10.1.20.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.20.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

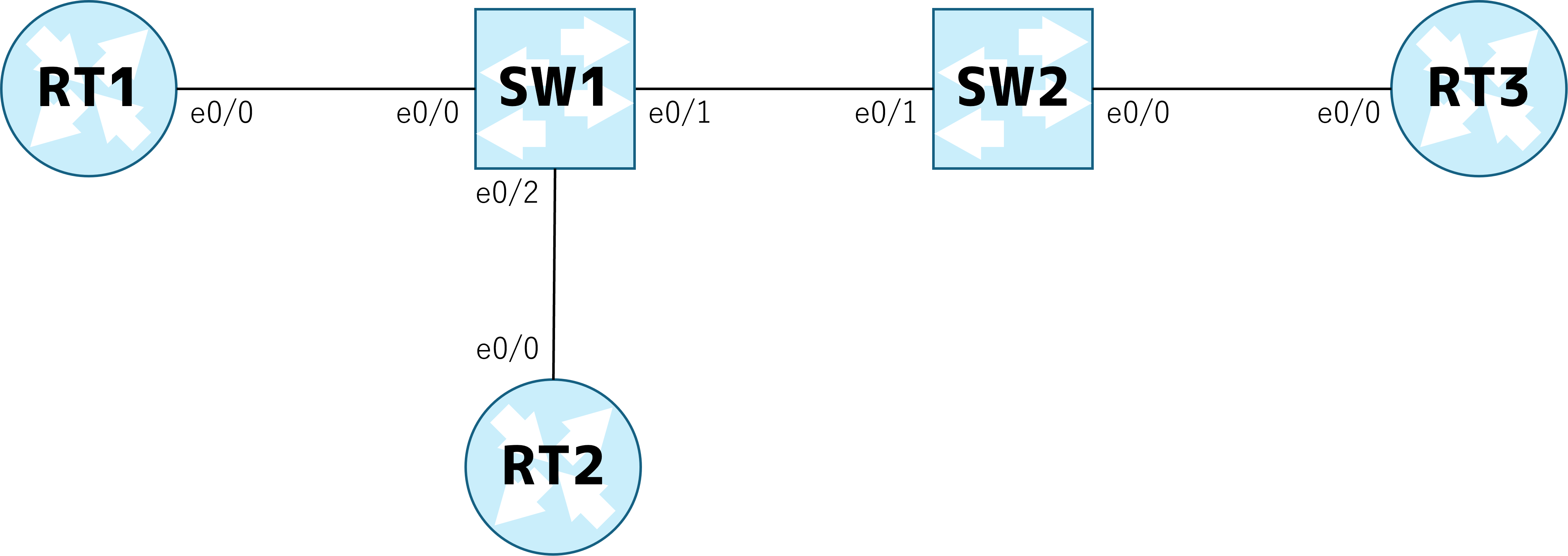

物理構成図

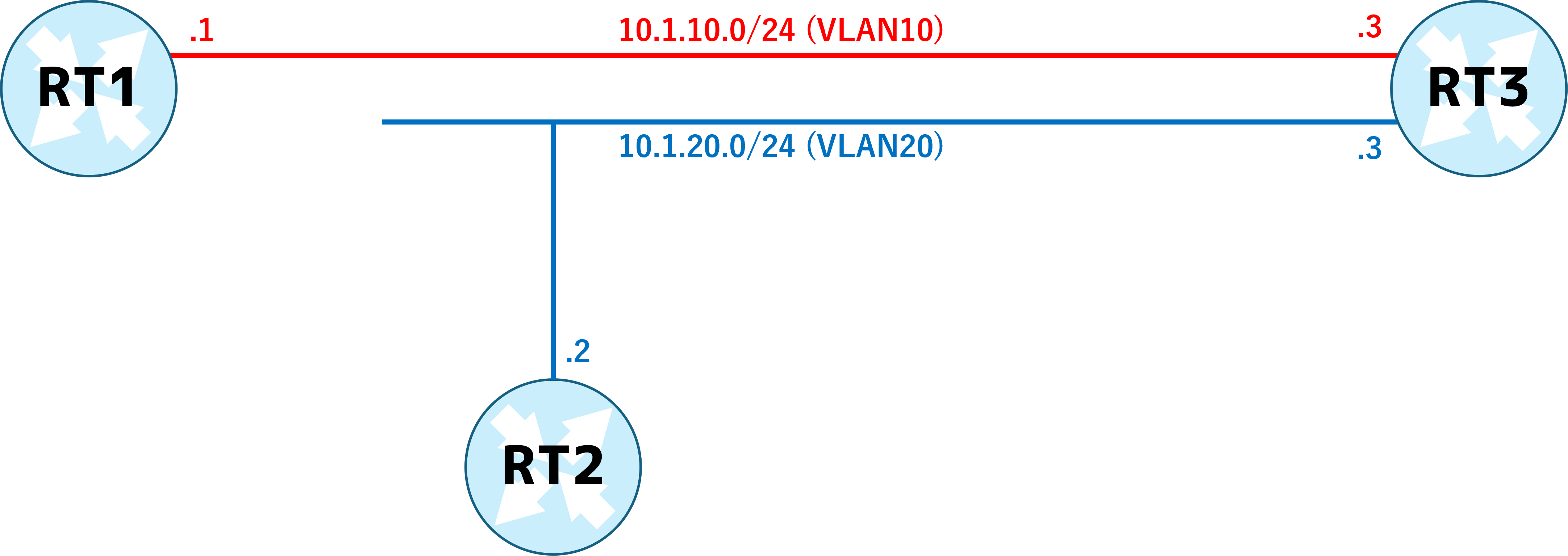

論理構成図

初期 Config

RT1


conf t
!
hostname RT1
!
interface ethernet0/0
 ip address 10.1.10.1 255.255.255.0
 no shutdown
!
ip route 10.1.20.0 255.255.255.0 ethernet0/0 10.1.10.3
!
logging console
!
end

RT2


conf t
!
hostname RT2
!
interface ethernet0/0
 ip address 10.1.20.2 255.255.255.0
 no shutdown
!
ip route 10.1.10.0 255.255.255.0 ethernet0/0 10.1.20.3
!
logging console
!
end

RT3


conf t
!
hostname RT3
!
interface ethernet0/0
 no shutdown
!
interface ethernet0/0.10
 encapsulation dot1q 10
 ip address 10.1.10.3 255.255.255.0
 no shutdown
!
interface ethernet0/0.20
 encapsulation dot1q 10
 ip address 10.1.20.3 255.255.255.0
 no shutdown
!
logging console
!
end

SW1


conf t
!
hostname SW1
!
logging console
!
end

SW2


conf t
!
hostname SW2
!
logging console
!
end
