default route の設定方法
目的
- default route の設定方法を学ぶ

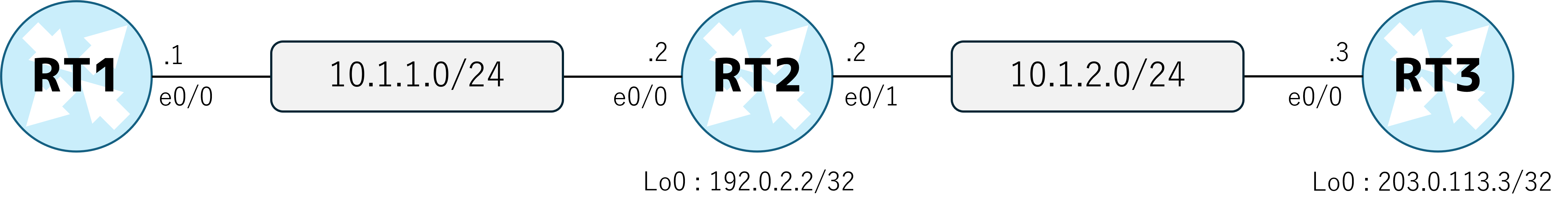

構成図
初期 Config
RT1
conf t
!
hostname RT1
!
interface ethernet0/0
ip address 10.1.1.1 255.255.255.0
no shutdown
!
logging console
!
end
RT2
conf t
!
hostname RT2
!
interface ethernet0/0
ip address 10.1.1.2 255.255.255.0
no shutdown
!
interface ethernet0/1
ip address 10.1.2.2 255.255.255.0
no shutdown
!
logging console
!
end
RT3
conf t
!
hostname RT3
!
interface ethernet0/0
ip address 10.1.2.3 255.255.255.0
no shutdown
!
logging console
!
end
ハンズオン
1, default routeとは
default route はすべての宛先を含む特殊な経路情報です。
ネットワーク機器は転送を行う際、Routing table を参照して宛先 IP address と最も一致する経路を転送に使用します。
これを Longest match と呼びます。
※Longest match は "2-3" で詳細を解説。
default route は "0.0.0.0/0" という経路情報になっており、すべての宛先 IP address が最終的にこの経路に一致します。
2, Routing table の確認
"2-1" で学習した通り、"show ip route" command で Routing table を確認できます。
今回は RT2 と RT3 に Loopback Interface という仮想インターフェースが設定されており、構成図通りの経路情報を各機器が持っています。
※Looback Interface とは
ネットワーク機器に設定できる仮想インターフェースで、物理的な結線をせずとも link up させることができます。物理状態を問わず link up できるため、リモートアクセスやアラートなどの管理通信用として一般的に設定/使用されます。
RT1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.1.1.0/24 is directly connected, Ethernet0/0
L 10.1.1.1/32 is directly connected, Ethernet0/0
RT2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks
C 10.1.1.0/24 is directly connected, Ethernet0/0
L 10.1.1.2/32 is directly connected, Ethernet0/0
C 10.1.2.0/24 is directly connected, Ethernet0/1
L 10.1.2.2/32 is directly connected, Ethernet0/1
192.0.2.0/32 is subnetted, 1 subnets
C 192.0.2.2 is directly connected, Loopback0
RT3#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.1.2.0/24 is directly connected, Ethernet0/0
L 10.1.2.3/32 is directly connected, Ethernet0/0
203.0.113.0/32 is subnetted, 1 subnets
C 203.0.113.3 is directly connected, Loopback0
この状態では RT1 (10.1.1.1) から 10.1.2.0/24 や RT2 (192.0.2.2), RT3 (203.0.113.3) には経路情報がないため通信できません。
RT1#ping 10.1.2.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.2.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
これは各機器に static route を設定すれば通信できますが、構成図にある IP address 全てで通信するためには各機器に以下の経路を追加していく必要があります。
RT1 :
・10.1.2.0/24 宛ては Ethenet0/0 から 10.1.1.2 に送信
・192.0.2.2/32 宛ては Ethenet0/0 から 10.1.1.2 に送信
・203.0.113.3/32 宛ては Ethenet0/0 から 10.1.1.2 に送信
RT2：
・203.0.113.3/32 宛ては Ethernet0/1 から 10.1.2.3 に送信
RT3：
・10.1.1.0/24 宛ては Ethenet0/0 から 10.1.2.2 に送信
・192.0.2.2/32 宛ては Ethenet0/0 から 10.1.2.2 に送信
RT1 と RT3 は同じ出力インタフェースから next-hop に対して複数の宛先を設定する必要があるため、これは default route を1つ設定すれば通信可能となります。
設定の簡略化にもなるため、今回は RT1, RT3 には default route を、RT2 には static route を設定していきます。
3, static route の設定方法
static route は以下のコマンドで設定することができます。
※一部オプションは省略
(config)#ip route [宛先ネットワーク] [サブネットマスク] [出力インタフェース] [next-hop]
default route を設定する際、各パラメータは以下となります。
宛先ネットワーク：0.0.0.0
サブネットマスク：0.0.0.0
下記情報に基づき static route を設定していきます。
RT1 :
・10.1.2.0/24 宛ては Ethenet0/0 から 10.1.1.2 に送信
・192.0.2.2/32 宛ては Ethenet0/0 から 10.1.1.2 に送信
・203.0.113.3/32 宛ては Ethenet0/0 から 10.1.1.2 に送信
⇒
default route として1行にまとめる
0.0.0.0/0 を Ethernet0/0 から 10.1.1.2 に送信
RT1(config)#ip route 0.0.0.0 0.0.0.0 Ethernet0/0 10.1.1.2
RT2：
・203.0.113.3/32 宛ては Ethernet0/1 から 10.1.2.3 に送信
RT2(config)#ip route 203.0.113.3 255.255.255.255 Ethernet0/1 10.1.2.3
RT3：
・10.1.1.0/24 宛ては Ethenet0/0 から 10.1.2.2 に送信
・192.0.2.2/32 宛ては Ethenet0/0 から 10.1.2.2 に送信
⇒
default route として1行にまとめる
0.0.0.0/0 を Ethernet0/0 から 10.1.2.2 に送信
RT3(config)#ip route 0.0.0.0 0.0.0.0 Ethernet0/0 10.1.2.2
すると、Routing table が更新されます。
default route を設定すると "S*" の経路情報が追加されると共に "Gateway of last resort is …" も "not set" から設定した値に更新されていることがわかります。
RT1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is 10.1.1.2 to network 0.0.0.0
[[red:S* 0.0.0.0/0 [1/0] via 10.1.1.2, Ethernet0/0]]
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.1.1.0/24 is directly connected, Ethernet0/0
L 10.1.1.1/32 is directly connected, Ethernet0/0
RT2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks
C 10.1.1.0/24 is directly connected, Ethernet0/0
L 10.1.1.2/32 is directly connected, Ethernet0/0
C 10.1.2.0/24 is directly connected, Ethernet0/1
L 10.1.2.2/32 is directly connected, Ethernet0/1
192.0.2.0/32 is subnetted, 1 subnets
C 192.0.2.2 is directly connected, Loopback0
203.0.113.0/32 is subnetted, 1 subnets
[[red:S 203.0.113.3 [1/0] via 10.1.2.3, Ethernet0/1]]
RT3#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected
Gateway of last resort is 10.1.2.2 to network 0.0.0.0
[[red:S* 0.0.0.0/0 [1/0] via 10.1.2.2, Ethernet0/0]]
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.1.2.0/24 is directly connected, Ethernet0/0
L 10.1.2.3/32 is directly connected, Ethernet0/0
203.0.113.0/32 is subnetted, 1 subnets
C 203.0.113.3 is directly connected, Loopback0
設定が完了したため、RT1 (10.1.1.1) から各 IP address に疎通確認を行います。
設定した経路情報 (default route) を使用し通信が成功していることがわかります。
・RT1 (10.1.1.1) から RT2 の Lo0 (192.0.2.2)
RT1#ping 192.0.2.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.0.2.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
・RT1 (10.1.1.1) から RT3 の Ethernet0/0 (10.1.2.3)
RT1#ping 10.1.2.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.2.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
・RT1 (10.1.1.1) から RT3 の Loopback0 (203.0.113.3)
RT1#ping 203.0.113.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 203.0.113.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
4, まとめ
default route を設定すると、static route の設定量を減らすことが出来ます。
そのため、実際のネットワークでは PC など next-hop が1つしかない機器には default route のみ設定することが一般的です。
